ISO12233分辨率测试卡怎么用?

文章出处:admin 人气:发表时间:2018-03-07 09:02

说到分辨率测试卡很多人不了解,也不知道这种卡能做什么,从字面上就能知道,主要是测试分辨率的,所以,分辨率测试卡的用途还是相当广泛的,因此,了解分辨率测试卡就有必要了,所以今天我们就来看看分辨率测试卡怎么使用呢?下面我们就以ISO12233:2000标准的分辨率测试卡为例,向大家介绍ISO12233:2000标准的分辨率测试卡如何使用。

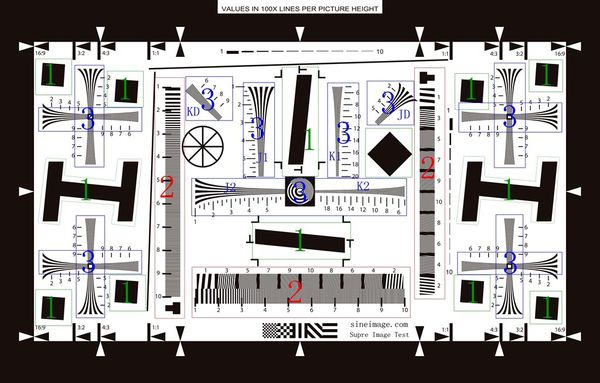

 ISO12233分辨率测试卡包含了3种分辨率测试方式:
SFR测试 (图中绿色框1)
MTF测试(频率线测试 图中红色框2)
TVLine测试(楔形线测试 图中蓝色框3)
测试单元
  主要使用其中的水平方向的J1、K1;垂直方向的J2、K2;倾斜45 度方向的JD、KD 样式,另外还有四角的十字区域。
各测试单元的测试内容
  J1、K1:用于测量中心的水平可视分辨率,拥有100~2000LW/PH的测试范围;
  J2、K2:用于测量中心的垂直可视分辨率,拥有100~2000LW/PH的测试范围;
  JD、KD:用于测量斜45度的可视分辨率,拥有100~1000LW/PH的测试范围;
  四角十字型测试单元:用于测量四角的水平和垂直可视分辨率,拥有100~1000LW/PH的测试范围。
