灰阶测试卡TE223
  • 灰阶测试卡TE223

灰阶测试卡TE223

  • 品牌:ESSER爱莎/Sine Image 型号:TE223 尺寸:280 x 157.5mm 比例:16:9 类型:反射式/透射式可选
  • 咨询热线:13376066805
  • 产品详情

  • 联系我们

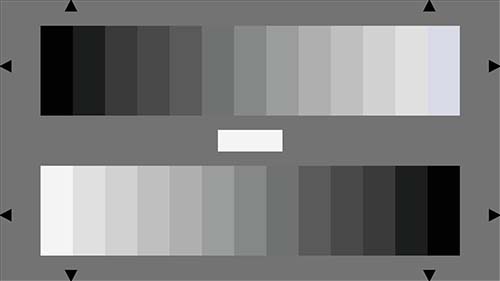

两个13度灰阶条按相反的方向排列在灰色背景(D=0.75)中,灰阶条以对数分等级。
灰阶密度:伽马=0.45,透射值(亮度):伽马=2.2,刚好是伽马=0.45的倒数值。一个最佳伽马校正的摄像机的输出信号产生两个相反的13度线性步进信号。

灰阶的对比范围是200:1。

灰阶测试卡TE223

13度灰阶测试卡参数表


Step
灰阶等级
Density
密度
Reflectancein%
反射率
1 0.05 89
2 0.13 74
3 0.21 62
4 0.30 50
5 0.40 40
6 0.51 31
7 0.63 23
8 0.78 17
9 0.95 11
10 1.15 7
11 1.41 4
12 1.77 2
13 2.35 0.5

两个灰阶条之间的白色区域的密度为D=0.05(反射率=89%)。

灰阶测试卡TE223
